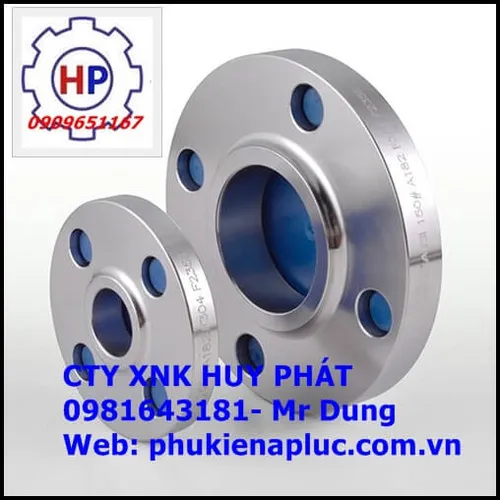

Mặt bích thép ansi A105 CL150 DN20 ( phi 27)
MẶT BÍCH LÀ GÌ? Mặt bích là phụ kiện kết nối ống, máy bơm, van, và các phụ kiện đường ống khác với nhau thông qua mối liên kết bu lông trên thân để tạo thành một hệ thống đường ống dẫn công nghiệp.
Mặt bích tiêu chuẩn ANSI là gì?
Bích ANSI là loại bích sản xuất theo tiêu chuẩn ANSI của Mỹ, chúng các các thông số kích thước tiêu chuẩn để đảm bảo các yếu tố kỹ thuật về áp suất và nhiệt độ khi sử dụng trong các hệ thống ống công nghiệp.Thông thường loại bích này không được sử dụng phổ biến bằng các loại bích JIS và bích BS tại thị trường Việt Nam. Mặt khác hiện tại Hoa Kỳ cũng đã sử dụng tiêu chuẩn mặt bích ASME để thay thế cho tiêu chuẩn ANSI..
Mặt bích thép ansi A105 CL150 DN20 ( phi 27)
Tại sao phải sử dụng mặt bích?
- Mặt bích mang lại những lợi ích to lớn trong thiết kế đường ống:
- Dễ dàng trong việc lắp đặt, kiểm tra và sửa chữa.
- Đơn giản trong việc bảo trì và vận hành.
- Hiệu quả trong việc kiểm tra và điều chỉnh
- Những lĩnh vực thường sử dụng mặt bích: cấp thoát nước, công nghiệp dầu khí,…
Các loại mặt bích ANSI sản xuất đúng tiêu chuẩn sẽ chịu được áp xuất làm việc tối đa tương ứng như 150LB, 300LB, 600LB, 900LB, 1500LB và lên tới 2500LB.
CTY TNHH XNK VẬT TƯ THIẾT BỊ HUY PHÁT Chúng tôi chuyên cung cấp các loại bích thép ANSI #150LB, kích thước như sau:
DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600
CTY TNHH XNK VẬT TƯ THIẾT BỊ HUY PHÁT Chúng tôi chuyên cung cấp các loại bích thép, bích inox 304, bích inox 316 tiêu chuẩn JIS 10K, BS PN10, BS PN16 và ANSI class 150. Hàng nhập khẩu chính hãng, đầy đủ chứng chỉ chất lượng, giao hàng tận nơi theo yêu cầu với chi phí thấp nhất cho khách hàng. Cty chúng tôi nhận gia công theo yêu cầu với số lượng lớn cũng như gia công theo bản vẽ chi tiết của khách hàng các loại bích thép, bản mã thép, khoan, đột lỗ bãn mã theo yêu cầu.
Mặt bích thép ansi A105 CL150 DN20 ( phi 27)
Phân loại mặt bích thông dụng.
MẶT BÍCH CỔ CAO – WELDING NECK FLANGE (WN)
Mặt bích cổ cao – Welding Neck flange là loại mặt bích có cổ và cổ được hàn với đầu ống hoặc phụ kiện fitting bằng phương pháp hàn vát mép (butt weld – hàn chữ V).Welding Neck flange là lựa chọn phổ biến cho các hệ thống đường ống áp lực cao do sự chắc chắn của mối hàn butt weld và thiết kế mặt bích giúp giảm tránh việc tập trung áp suất.
Mặt bích thép ansi A105 CL150 DN20 ( phi 27)
MẶT BÍCH HÀN LỒNG – SOCKET WELD FLANGE (SW)
Mặt bích hàn lồng – Socket Weld flange là loại mặt bích gắn kết với đường ống bằng duy nhất một mối ghép hàn ở một phía, thường được sử dụng cho đường ống có kích thước nhỏ áp lực cao.Khác với mặt bích cổ cao – Welding Neck flange, ống được đưa vào bên trong mặt bích socket weld cho đến khi đầu ống cách phần bọc đúc một khoảng vừa phải (khoảng cách này gọi là expansion gap) và mối hàn điền đầy (filled weld) được thực hiện ở phần tiếp xúc bên ngoài của mặt bích và thân ống.
Mặt bích thép ansi A105 CL150 DN20 ( phi 27)
MẶT BÍCH HÀN TRƯỢT – SLIP-ON FLANGE (SO)
Mặt bích hàn trượt Slip-on flange có đường kính trong lớn hơn đường kính ống một chút để có thể trượt thoải mái trên đường ống.Mặt bích hàn trượt Slip-on flange là loại mặt bích gắn kết với đường ống bằng cách hàn cả mặt ngoài và mặt trong mặt bích.Mối hàn điền đầy mặt ngoài (filled weld outside) được thực hiện ở phần tiếp xúc bên ngoài của mặt bích và thân ống tương tự như mối hàn của mặt bích socket weld.
MẶT BÍCH REN – THREADED FLANGE (TF)
Là loại mặt bích kết nối các thiết bị đường ống bằng ren. Mối ghép ren khá yếu và dễ rò rỉ khi phải chịu áp lực cao nhưng mặt bích ren Threaded flange là loại mặt bích được dùng trong các đường ống mà tại đó việc hàn nối không thể thực hiện được, thường được sử dụng cho đường ống có kích thước nhỏ và các khu vực dễ cháy mà việc hàn là rất nguy hiểm.
Mặt bích thép ansi A105 CL150 DN20 ( phi 27)
MẶT BÍCH MÙ – BLIND FLANGE (BF)
Mặt bích mù Blind flange là loại mặt bích phổ biến, không có lỗ ở giữa và thường được sử dụng để đóng kín các đầu ống chờ tạm thời mà có thể tháo lắp trở lại dễ dàng bất cứ lúc nào.Mặt bích mù được sử dụng làm kín các đường ống, giúp cho quá trình thử áp hệ thống tiến hành một cách dễ dàng hơn.
Mặt bích thép ansi A105 CL150 DN20 ( phi 27)
Thông số kỹ thuật mặt bích tiêu chuẩn ANSI #150 và Ansi #300
Mua mặt bích Ansi #150, #300 ở đâu?
CTY TNHH XNK VẬT TƯ THIẾT BỊ HUY PHÁT là một đơn vị chuyên nhập khẩu, cung cấp các loại mặt bích và phân phối trược tiếp tới tay người tiêu dùng. Với sản phẩm mặt bích tiêu chuẩn: DIN, JIS, ANSI, BS ... và đa dạng xuất xứ như Trung Quốc, Việt Nam, Hàn Quốc, Việt Nam…luôn đầy đủ giấy tờ nhập khẩu bao gồm các loại: Co- Cq, Packing list, tờ khai hải quan…..Bên cạnh đó với một đội ngũ kỹ thuật và nhân viên kinh doanh với bề dày kinh nghiệm, hỗ trợ tư vấn nhiệt tình với khách hàng Vì thế CTY TNHH XNK VẬT TƯ THIẾT BỊ HUY PHÁT luôn là một lựa chọn hàng đầu để mua mặt bích Ansi #150, #300
